| STR-30T型微功率无线抄表模块简介： |
| 上海桑博科技有限公司开发、生产的STR-30T型微功率无线抄表模块采用Chipcon公司 高接收灵敏度无线集成芯片CC1020 RF芯片，象桑博公司其它无线模块一样，采用Atmel 公司的微功耗，低噪音，高速8位单片机，也内置多种高纠错信道编码通信技术，用户使用时，无需任何编码，具有更高的抗干扰性强，通信稳定的特点，可广泛用于各种场合的短距离无线通信领域。STR30T采用无铅生产工艺，产品符合欧美环保出口要求。 |
|
|
| 型号 |
STR-30T型 |
| 工作频率 |
429.00～433.30MHz （电力专用频率为470MHz） |
| 信道数 |
8信道(可以扩展到256信道） |
| 调频方式 |
GFSK |
| 功能 |
双向发射/接收（半双工） |
| 稳频方式 |
PLL |
| 最大发射功率 |
+10dBm |
| 灵敏度 |
-118dBm |
| 工作电压 |
2.7--5.5V |
| 接口数据格式 |
8E1/8N1/8O1 |
| 可靠通信距离 |
800m (outdoor) |
| 发射功耗 |
30mA |
| 接收功耗 |
10mA |
| 待机功耗 |
10uA |
| 接口速率 |
1200Bit/s -19200Bit/s |
| 用户接口方式 |
TTl接口/RS232接口/RS485接口/USB可选 |
| 工作湿度 |
10%~90%相对湿度 无冷凝 |
| 工作温度 |
-25℃~70℃ |
| 外形尺寸 |
47mmx26mmx5mm | |
| 注： |
1、 |
以上表中功率与通信距离数据为实际测量数据； |
| |
2、 |
以上表中接口速率，用户可根据要求在1200Bit/s,2400Bit/s,4800Bit/s，9600Bit/s，19200Bit/s任意选订一种； |
| |
3、 |
以上表中接口方式，用户可根据要求在模块上选择TTL电平，RS-232或RS-485/USB接口。 |
| |
4、 |
STR-30T型抄表模块可配四种天线，天线尺寸分别为30x7x1mm，85xФ15mm，45xФ8mm，30xФ8mm用户根据安装尺寸的大小可选订。 | |

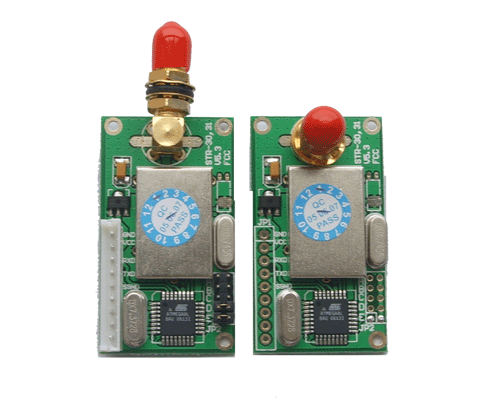

| 产品图片： |
 |
| STR-30T无线抄表模块可陪可配SANT306，307,309,310型天线 |
| 引脚接口方式： |
| STR-30T型无线抄表模块引脚接口方式，为标准9针DIP连接 |
| Pin |
引脚名称 |
功能 |
说明 |
| 1 |
GND |
电源地 |
接电源地 |
| 2 |
VDD |
电源输入 |
+2.7---5.5VDC |
| 3 |
RxD/TTL |
串行数据接收端 |
TTL(TxD) |
| 4 |
TxD/TTL |
串行数据发射端 |
TTL(RxD) |
| 5 |
SGND |
信号地 |
|
| 6 |
A(TxD) |
|
RS-485的A，RS-232的TxD DN(USB) |
| 7 |
B(RxD) |
|
RS-485的B，RS-232的RxD DP(USB) |
| 8 |
SLEEP |
休眠控制 |
（输入） TTL 休眠信号 低有效t>15ms |
| 9 |
RESET |
休眠唤醒 |
（输出） TTL 唤醒信号 负脉冲唤醒 | |
| 特点： |
| ·窄带、抗干扰能力强，更远，更小，速率更高，性价比高； |
| ·微功率发射:最大发射功率为10mW。 |
| ·工作频率在ISM频段，无需申请频点。载频频率430MHz， |
| ·高抗干扰能力和低误码率：基于FSK的调制方式，采用高效前向纠错信道编码技术，提高了数据抗突发干扰和随机干扰能力，在信道误码率为10-2时，可得到实际误码率10-5～10-6。 |
| ·传输距离远：在视距情况下，可靠传输离距达到500m（BER=10-3）。 |
| ·透明的数据传输：提供透明的数据接口，能适应任何标准或非标准的用户协议。自动过滤掉空中产生的噪音号及假数据（所发即所收）。 |
| ·多信道：STR-30T型模块标准配置提供8个信道， |
| ·双串口，3种接口方式，STR-30型模块提供2个串口3种接口方式，COM1为TTL电平UART接口，COM2由用户自定义为标准的RS-232/RS-485口/USB（用户只需要拔插以为短路器再上电即可定义）。 |
| ·大的数据缓冲区，接口波特率为1200/2400/4800/9600/19200/38400/76800bps,格式为8N1/8E1用户资定义，可1次传输无限长度的数据，用户编程更灵活。 |
| ·智能数据控制，用户无需编制多余的程序，即使是半双工通信，用户也无需编制多余的程序，只要从接口收/发数据即可，其它如空中收/发转换，控制等操作，STR-30型模块能够自动完成。 |
| ·低功耗及休眠功能，接收情况下，电流<10mA，发射电流<30mA,休眠时电流仅为<10uA。 |
|
| ·高可靠性，体积更小、重量更轻，采用CC1020单片射频集成电路及单片MCU,外围电路少，可靠性高，故障率低。 |
| ·选用优质精密器件，严格调试，批量产品性能参数十分统一； |
| 应用范围： |
* 水、气、热、电等居民计量表具无线远传自动抄表；
* 供电局及台站的无线抄表；
* 消防安全报警、楼宇自动化；
* 门禁、考勤及售饭系统；
* 医疗仪器
* 监控云台、机房电源、风机设备无线遥控报警；
* 仓储物流，激光枪，条码阅读器；
* 无线会议投票表决系统；
* 测绘；
* 体育训练及竞赛；
* 无线餐饮点菜；
* 无线POS机，PDA等无线智能终端；
* 电子站牌，智能交通；
* 无线电子显示屏及排队机；
* 无线吊称，无线电子衡器；
* 不停车收费、停车场；
* 汽车检测及四轮定位；
* 工业无线遥控、空调遥控器；
* 油井及水情测报；
* 无线RS232/RS485转换/连接器；
* 点对多点无线组网，无线现场总线，自动化数据采集系统； | |
