| SM42型微功率无线收发模块简介： |
|
SM42型微功率无线数传模块是一款具有高性价比，高速率，高接收灵敏度集成RF无线模块，采用无铅环保生产工艺，内置纠错信道编码通信技术，ISM全频段，无需频率使用费用，无线远程唤醒，超低功耗，可用于各种场合的短距离无线通信领域。
SM-42标准型支持:1.2kBit/s -300kBit/s等多种接口波特率。
表1：SM-42型微功率ISM全波段无线通信模块按载波频率分四种规格:
|
型号规格： |
载波波段及频率范围 |
|
SM-42-3 |
300～365MHz 中心载波频率:315MHz |
|
SM-42-4 |
400～480MHz 中心载波频率:433MHz |
|
SM-42-8 |
826～968MHz 中心载波频率:915MHz |
|
SM-42-G |
2400～2500MHz 中心载波频率:2450MHz | |
| 性能参数： |
| 型号 |
SM42型 |
| 调制频率 |
315.00～2500MHz;固定频点 |
| 调频方式 |
GFSK |
| 功能 |
双向发射/接收（半双工） |
| 稳频方式 |
PLL |
| 最大发射功率 |
+12dBm |
| 灵敏度 |
-111dBm |
| 工作电压 |
2.7--5.5VDC |
| 接口数据格式 |
8E1/8N1/8O1，和9位数据位。 |
| 可靠通信距离 |
300米(outdoor) |
| 最大发射电流 |
<35mA |
| 接收电流 |
<24mA |
| 休眠电流 |
<5uA； |
| 通信速率 |
1.2kBit/s -300kBit/s用户可选； |
| 用户接口方式 |
UART/TTL接口(GND,VCC,RXD,TXD) |
| 工作湿度 |
10%~90%相对湿度 无冷凝 |
| 工作温度 |
-40℃~85℃ |
| 外形尺寸 |
47mmx26mmx5mm（不含天线） | |

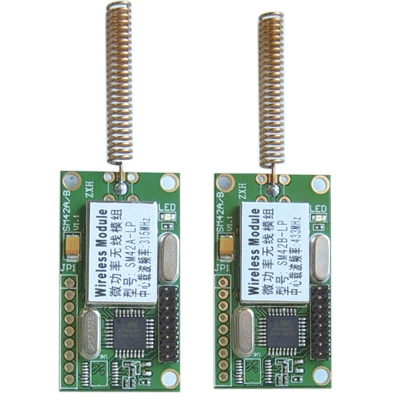

| 产品图片： |
|
|
| 引脚接口方式： |
|
SM42型引脚为标准9针DIP接口，和一个双排16pin功能扩展接口； |
| Pin |
引脚名称 |
功能 |
说明 |
| 1 |
GND |
电源地 |
直流电源地 |
| 2 |
VCC |
电源输入 |
+2.5---5.5VDC |
| 3 |
RxD/TTL |
串行数据接收端 |
TTL(TxD) |
| 4 |
TxD/TTL |
串行数据发射端 |
TTL(RxD) |
| 5 |
GND |
信号地 |
与电源地连通 |
| 6 |
P1 |
用户接口 |
接用户传感器或控制端 |
| 7 |
P2 |
用户接口 |
接用户传感器或控制端 |
| 8 |
SLP/WKP |
休眠控制 |
低电平休眠，高电平或不接为正常工作，休眠唤醒时间为<10ms。 |
| 9 |
RST |
模块复位控制（输入） |
低电平复位，持续<15ms，模块重新复位工作。 |
SM-42型无线通信模块可以和我公司提供的SM-41,SM-43,SM-45不同功率的无线通信模块互相通信 | |
|
|
|
|
