STR-10型微功率无线发射模块简介：
|
|
上海桑博科技有限公司开发、生产的STR-10型微功率无线数传模块采用Chipcon公司
CC1000 RF芯片，增加了Atmel 公司的微功耗单片机，内置高纠错信道编码技术，用户使用时，无需任何编码，具有突出的抗干扰强，通信稳定的特点，可广泛用于各种场合的短距离无线通信领域。
|
|
性能参数：
|
 点击下载：技术资料 |
| 型号 |
STR-10型 |
| 工作频率 |
429.00～433.30MHz |
| 信道数 |
8信道 |
| 调频方式 |
FSK |
| 功能 |
双向发射/接收（半双工） |
| 稳频方式 |
PLL |
| 最大发射功率 |
21dBm |
| 灵敏度 |
-105dBm |
| 工作电压 |
+5V |
| 接口数据格式 |
8E1/8N1 |
| 可靠通信距离 |
800m (outdoor)
|
| 发射电流 |
130mA |
| 接收电流 |
30mA |
| 待机电流 |
20uA |
| 接口速率 |
1200/2400/4800/9600Bit/s |
| 用户接口方式 |
TTl接口/RS232接口/RS485接口可选 |
| 工作湿度 |
10%~90%相对湿度 无冷凝 |
| 工作温度 |
-25℃~70℃ |
| 外形尺寸 |
66mm×38mm×10mm |
|
| 注： |
1、 |
以上表中功率与通信距离数据为实际测量数据； |
| |
2、 |
以上表中接口速率可根据用户要求在1200Bit/s,2400Bit/s,4800Bit/s，9600Bit/s可以任意选订； |
| |
3、 |
以上表中接口方式可根据用户要求选择TTL电平，RS-232或RS-485接口。 |
| |
4、 |
STR-10型模块可配四种天线，天线尺寸分别为85xФ15mm，45xФ8mm，30xФ8mm用户根据安装尺寸的大小可选订。 |
|
|

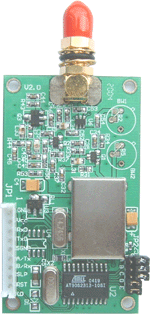

产品图片
|
| |
|
 |
|
| |
|
|
STR-10加长弯座(加长直座）可配SANT307,309,310型天线
|
|
|
|
引脚接口方式：
|
|
STR-10型引脚接口方式，为标准9针DIP连接
|
| Pin |
引脚名称 |
功能 |
说明 |
| 1 |
GND |
电源地 |
接电源地 |
| 2 |
VDD |
电源输入 |
+5.0VDC |
| 3 |
RxD/TTL |
串行数据接收端 |
TTL(TxD) |
| 4 |
TxD/TTL |
串行数据发射端 |
TTL(RxD) |
| 5 |
SGND |
信号地 |
|
| 6 |
A(TxD) |
|
RS-485的A，RS-232的TxD
A(RxD) |
| 7 |
B(RxD) |
|
RS-485的B，RS-232的RxD
B(TxD) |
| 8 |
SLEEP |
休眠控制 |
（输入） TTL 休眠信号 低有效t>15ms |
| 9 |
RESET |
休眠唤醒 |
（输出） TTL 唤醒信号 负脉冲唤醒 |
|
|
特点：
|
|
|
|
 |
微功率发射:最大发射功率为21dB。
|
|
|
工作频率在ISM频段，无需申请频点。载频频率430MHz，也可提供315/868/915MHz载频 |
|
|
高抗干扰能力和低误码率：基于FSK的调制方式，采用高效前向纠错信道编码技术，提高了数据抗突发干扰和随机干扰能力，在信道误码率为10-2时，可得到实际误码率10-5～10-6。 |
|
|
传输距离远：在视距情况下，可靠传输离距达到800m（BER=10-3）。 |
|
|
透明的数据传输：提供透明的数据接口，能适应任何标准或非标准的用户协议。自动过滤掉空中产生的噪音号及假数据（所发即所收）。 |
|
|
多信道：STR-10型模块标准配置提供1个信道，根据用户需要，可扩展到4信道。满足用户多种通信组合方式。 |
|
|
双串口，3种接口方式，STR-10型模块提供2个串口3种接口方式，COM1为TTL电平UART接口，COM2由用户自定义为标准的RS-232/RS-485口（用户只需要拔插以为短路器再上电即可定义）。 |
|
|
大的数据缓冲区，接口波特率为1200/2400/4800/9600bps,格式为8N1/8E1用户资定义，可1次转输200BYTE以上较长数据帧，用户编程更灵活。（如果用户需要，也可1次传输无限长度的数据） |
|
|
智能数据控制，用户无需编制多余的程序，即使是半双工通信，用户也无需编制多余的程序，只要从接口收/发数据即可，其它如空中收/发转换，控制等操作，STR-6型模块能够自动完成。 |
|
|
低功耗及休眠功能，接收情况下，电流<20mA，发射电流<130mA,休眠时电流仅为<20uA。 |
|
|
如果将STR-10做主机，STR-6做从机使用，效果将更佳。 |
|
|
高可靠性，体积小、重量轻，采用CC1000单片射频集成电路及单片MCU,外围电路少，可靠性高，故障率低。 |
|
|
选用优质精密器件，严格调试，批量产品性能参数十分统一； |
应用范围：
| |
* 水、气、热、电等居民计量表具无线远传自动抄表；
* 供电局及台站的无线抄表；
* 消防安全报警、楼宇自动化；
* 门禁、考勤及售饭系统；
* 医疗仪器
* 监控云台、机房电源、风机设备无线遥控报警；
* 仓储物流，激光枪，条码阅读器；
* 无线会议投票表决系统；
* 测绘；
* 体育训练及竞赛；
* 无线餐饮点菜；
* 无线POS机，PDA等无线智能终端；
* 电子站牌，智能交通；
* 无线电子显示屏及排队机；
* 无线吊称，无线电子衡器；
* 不停车收费、停车场；
* 汽车检测及四轮定位；
* 工业无线遥控、空调遥控器；
* 油井及水情测报；
* 无线RS232/RS485转换/连接器；
* 点对多点无线组网，无线现场总线，自动化数据采集系统； |
| |
| |
| |
| |
| |
| |
| |
|
|
|
|
|
|
|
